Водогрейные жаротрубные двухходовые котлы Vutherm standart (6, 10 бар)

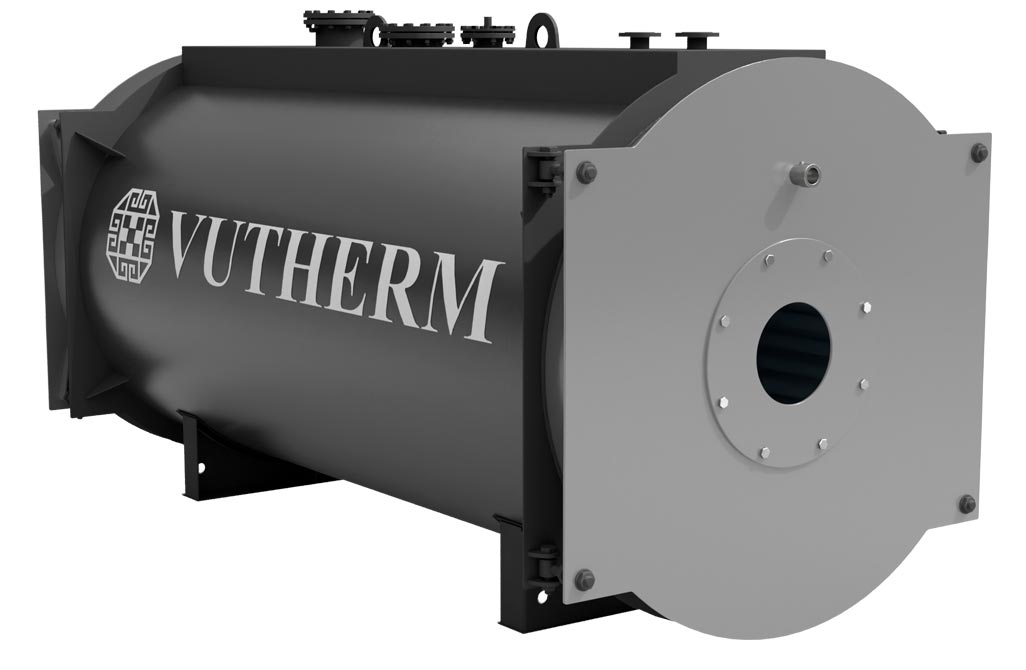

Модель Vutherm Standart – дымогарно-жаротрубный двухходовый стальной котел низкотемпературного типа, предназначенный для промышленного использования. Оборудование имеет широкий диапазон мощностей от 110 кВт до 6540 кВт, предназначено для производства теплофикационной горячей воды с максимальными показателями температуры до +110С и рабочим давлением до 1,0 МПа.
Технические характеристики и модификации
| Наименование | Теплопроизв., кВт |
Мощность по топливу кВт |
Рабочее давление, МПа |
Макс. темп. на выходе, °С |
Масса, кг |
Объем воды, м^3 |
L | L1м | В | Н | Н1 | DN | D | Патрубки установки ПК | Количество ПК | Дренаж | Аэродин-ское сопротивление, Па |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vutherm Standart -100 | 100 | 110 | 0,6 | 110 | 470 | 0,2 | 1290 | 1200 | 750 | 940 | 880 | 50 | 180 | DN 25 G1 (Haружн.) |
1 | DN25 G1 (наружн.) | 130 |
| Vutherm Standart -200 | 200 | 220 | 0,6 | 110 | 566 | 0,24 | 1674 | 1570 | 900 | 1203 | 1082 | 65 | 200 | DN 25 G1 (Hapyжн.) |
1 | DN25 G1 (наружн.) | 160 |
| Vutherm Standart -300 | 300 | 330 | 0,6 | 110 | 613 | 0,27 | 1824 | 1720 | 900 | 1203 | 1082 | 65 | 200 | DN 25 G1 (Hapyжн.) |
1 | DN25 G1 (наружн.) | 220 |
| Vutherm Standart -500 | 500 | 550 | 0,6 | 110 | 1182 | 0,6 | 2135 | 2035 | 1140 | 1462 | 1341 | 80 | 250 | DN32 G 1 1/4 (внутр.) | 1 | DN32 G 1 1/4 (наружн.) | 400 |
| Vutherm Standart -600 | 600 | 660 | 0,6 | 110 | 1260 | 0,7 | 2275 | 2175 | 1140 | 1462 | 1341 | 80 | 250 | DN32 G 1 1/4 (внутр.) | 1 | DN32 G 1 1/4 (наружн.) | 430 |
| Vutherm Standart -750 | 750 | 830 | 0,6 | 110 | 1744 | 0,95 | 2563 | 2449 | 1280 | 1619 | 1488 | 100 | 300 | DN32 G 1 1/4 (внутр.) | 1 | DN32 G 1 1/4 (наружн.) | 450 |
| Vutherm Standart -850 | 850 | 930 | 0,6 | 110 | 1812 | 1,05 | 2653 | 2549 | 1280 | 1619 | 1488 | 100 | 300 | DN32 G 1 1/4 (внутр.) | 1 | DN32 G 1 1/4 (наружн.) | 480 |
| Vutherm Standart -1000 | 1000 | 1100 | 0,6 | 110 | 2091 | 1,15 | 2733 | 2629 | 1410 | 1729 | 1598 | 125 | 350 | DN32 G 1 1/4 (внутр.) | 1 | DN32 G 1 1/4 (наружн.) | 500 |
| Vutherm Standart -1200 | 1200 | 1320 | 0,6 | 110 | 2258 | 1,2 | 2833 | 2679 | 1410 | 1534 | 1729 | 125 | 350 | DN32 G 1 1/4 (внутр.) | 1 | DN32 G 1 1/4 (наружн.) | 570 |
| Vutherm Standart -1300 | 1300 | 1430 | 0,6 | 110 | 2630 | 1,33 | 3165 | 3010 | 1470 | 1610 | 1760 | 200 | 350 | DN32 G 1 1/4 (внутр.) | 1 | DN32 G 1 1/4 (наружн.) | 600 |
| Vutherm Standart -1500 | 1500 | 1650 | 0,6 | 110 | 2872 | 1,47 | 3228 | 3130 | 1470 | 1610 | 1760 | 200 | 400 | DN32 G 1 1/4 (внутр.) | 1 | DN32 G 1 1/4 (наружн.) | 600 |
| Vutherm Standart -1750 | 1750 | 1920 | 0,6 | 110 | 3400 | 1,68 | 3575 | 3420 | 1650 | 1770 | 1914 | 150 | 400 | DN 40 | 1 | DN32 G 1 1/4 (наружн.) | 820 |
| Vutherm Standart -2000 | 2000 | 2190 | 0,6 | 110 | 3774 | 1,97 | 3448 | 3350 | 1640 | 1770 | 1914 | 150 | 400 | DN 40 | 1 | DN32 G 1 1/4 (наружн.) | 900 |
| Vutherm Standart -2500 | 2500 | 2740 | 0,6 | 110 | 3800 | 2,19 | 3885 | 3730 | 1690 | 2170 | 2050 | 150 | 450 | DN 50 | 1 | DN32 G 1 1/4 (наружн.) | 830 |
| Vutherm Standart -3000 | 3000 | 3280 | 0,6 | 110 | 4760 | 4 | 4265 | 4110 | 1690 | 2170 | 2050 | 150 | 450 | DN 50 | DN32 G 1 1/4 (наружн.) | 850 |
Документация

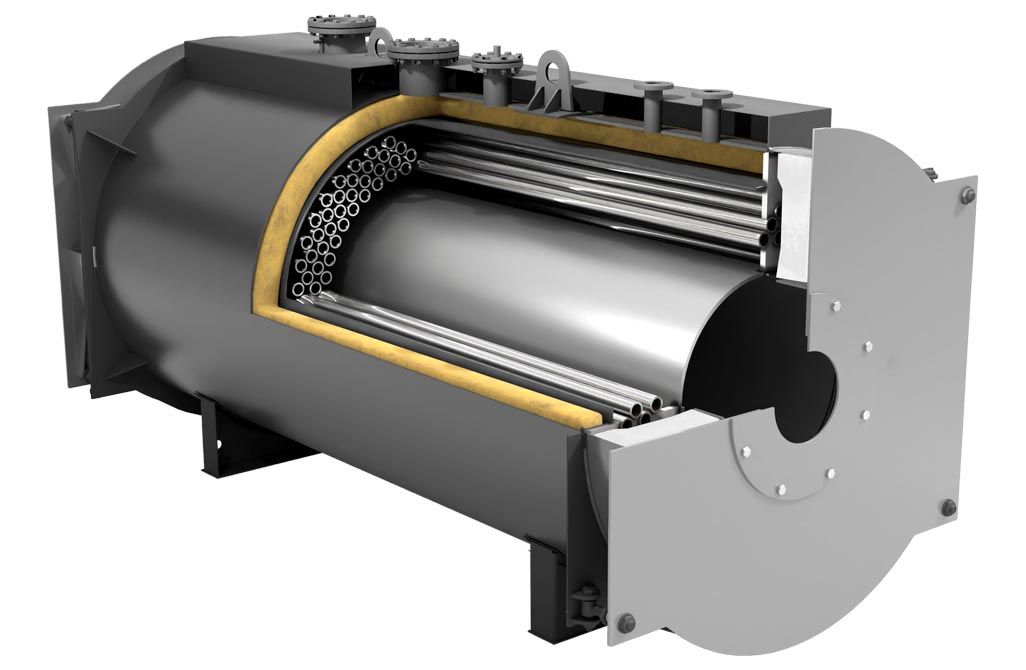

Котлы в разрезе
Смотровое окно
Высококачественная тепловая изоляция
Топочная печь
Дымогарные трубы

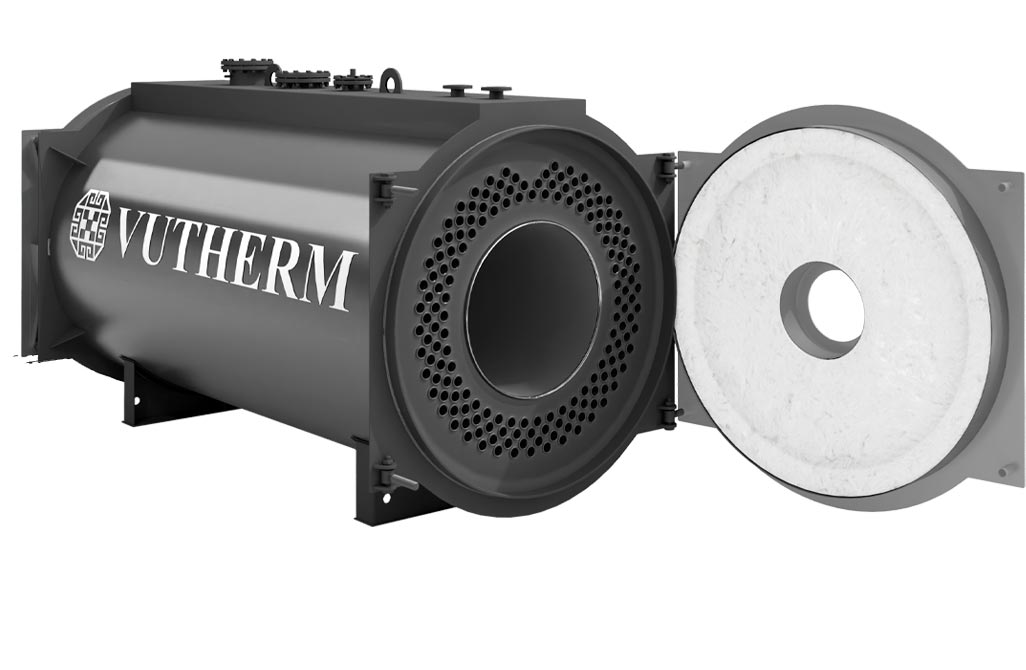

Открываемые крышки газоходов располагаются с тыльной стороны, предоставляют полный доступ с задней стороны котла к дымогарным трубам.
Отличительные особенности
Надежная, долговечная работа и удобное обслуживание
- Стальной корпус выдерживает многочисленные циклы нагрева/охлаждения. Передняя и задняя трубные решетки из высококачественного металла с отверстиями, выполненными резкой, обеспечивают прочность.
- Цилиндрическая форма топки с днищем, закрывающим тыльную часть, дополнена реверсивным развитием факела. Днище поддерживается омываемым патрубком. В момент розжига, пламя разгорается до центральной части топки, затем горячие потоки дыма направляются в передний топочный отдел, после выходят в дымогарные трубы.
- Дымогарные трубы приварены к трубным решеткам, оснащены турбулизаторами специальной спиральной формы.
- Задняя дымовая камера представляет собой отдельный отсек из стального листа с покрытием защитной термокраской. Конструкция фиксируется болтами, оснащена дверцей для чистки, выходом соединения с дымовой трубой и при необходимости легко снимается для осмотра, ремонта, чистки, профилактических манипуляций.
- Обечайка корпуса котла дополнена патрубками для подключения периферийного оборудования. Выходы соответствующего размера позволяют быстро подключить котел к гидравлической системе, прочим агрегатам. Сварная конструкция отличается надежностью, изготовлена по новейшим технологиям с помощью современного сварочного оборудования.
- Качество двухходовых водогрейных котлов Vutherm Standart подтверждено сертификатами, агрегаты соответствуют Техническим регламентам.
Разработан специально для модульных котельных
Производитель оснастил стальные агрегаты:
-
топкой в форме цилиндра;
-
факелом реверсивного развития;
-
топочным днищем, которое поддерживается полностью омываемым патрубком.
Модель предназначена для работы с горелками наддувного типа, вид топлива – жидкий или газообразный. Устройство применяется в гидравлических системах с показателями нагрева воды от +60С до +110С. Предохранительный термостат настроен на +115С.
ООО "СК Куб" предлагает оборудование с различными конструкционными особенностями и дополнительной комплектацией:
1. Двухходовые модели Vutherm Standart. Особенность в одноразовом проходе продуктов сгорания по топке, жаровым трубам.
2. Трехходовые модели Vutherm Comfort. Особенность в движении продуктов сгорания с разворотом на 180 градусов между дымогарными трубами, возврату к фронту стального газового или жидкотопливного котла.
Котлы в деле
Мощность котельной: 1,75 МВТ
Физкультурно-оздоровительный комплекс Минспорта Чувашии
Адрес: пос.Ишлеи, Чебоксарский район, Чувашия
